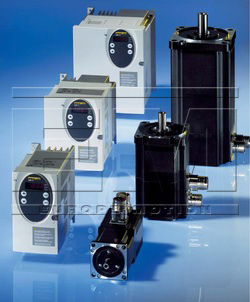

LXM-05 Digitális szervovezérlő sorozat

A sorozat korábbi megnevezése CPD-17

Az LXM-05 digitális szervovezérlő sorozat megalkotásának célja egy modern, minden igényt kielégítő AC szervo hajtás létrehozása volt, olyan feladatok megoldására, ahol magasak a dinamika és teljesítmény iránti elvárások. A tervezők által sikerült egy olyan elektronikát megalkotni, amely kielégíti ezeket a sajátos igényeket.

Ezek a készülékek kis méretük ellenére számos funkciót és kiemelkedően magas teljesítményt képvisel. A vezérlőegység HMI panelja alatt találhatók a készülék csatlakozói. A készülék fékkellenállással, hűtőblokkal és hálózati szűrővel is fel van szerelve. Beépített funkciók között szerepel a biztonsági megállítási funkció (kategória 0 és 1) EN-60204-1 szabvány szerint. A következő alapverziói vannak: "A" CAN-busz (CANopen DS402) és RS-485 (Modbus-RTU) kommunikációs interfésszel szerelve, "B" Profibus DP-V0 interfész,  "C" impulzusjelekkel illetve inkrementális jeladó jeleivel vezérelt készülék.

Az LXM05A alaptípusok a következő funkciókat tartalmazzák:

  • + /-10V analóg bemenetek
  • Imulzus / irány vagy A / B bemenetek
  • Terepi busz bemenet PLC vagy PC számára

A szervovezérlő a következő üzemmódokkal rendelkezik: pont-pont vezérlés, sebesség üzemmód, referenciapontra mozgatás üzemmód.

Az LXM-05 vezérlők kizárólag a SinCos (f16.384/ford. felbontású) jeladóval felszerelt AC szervomotorokat tudják meghajtani Hiperface interfészen keresztül. A motor paramétereit a készülék kiolvassa a jeladó interfészen keresztül, automatikusan felismeri a csatlakoztatott motor típusát

A készülék paraméterezése és egyes funkcióinak a beállítása a BLCT program segítségével lehetséges.

Az LXM-05 készülékek négy különböző mérete és tápfeszültsége:
LXM-05x

(X = A / B / C)
Hálózati fázisok

Hálózati
feszültség
(Vac)

Fogyasztás
(A rms)
Névleges
teljesítmény
(KW)
Folyamatos / csúcs
kimeneti áram
(A rms)
LXM-05xD10F1
LXM-05xD17F1
LXM-05xD28F1
1
2
3
1 ~ 115 7,6
11,5
22,6
0,40
0,65
1,40
4/7
8/12
15/20
LXM-05xD10M2
LXM-05xD17M2
LXM-05xD28M2
1
2
3
1 ~ 230 8,1
12,7
23,0
0,75
1,20
2,50
4/7
8/12
15/20
LXM-05xD10M3X
LXM-05xD17M3X
LXM-05xD42M3X
1
2
3
3 ~ 230
szűrés nélkül
5,2
9,0
19,0
0,75
1,40
3,20
4/7
8/12
17/30
LXM-05xD14N4
LXM-05xD22N4
LXM-05xD34N4
LXM-05xD57N4
2
3
3
4
3 ~ 400/480 4,2
6,3
9,7
17,7
1,40
2,00
3,00
6,00
6/10
9/16
15/24
25/40
Az LXM-05 vezérlők és beépített interfészek:

A berendezés típusa

Jelbemenetek Kommunikáció
P/D CW / CCW A / B / Index Analóg CANopen Profibus-DP Modbus
LXM-05A x   x x x   x
LXM-05B x   x     x
LXM-05C x   x

P / D - impulzus / irány jel (5V vagy 24V RS-422 szabvánnyal)
CW / CCW - impulzus jelek óramutató járásával megegyező / óramutató járásával ellentétes irányjelek (5V vagy 24V)
A / B / Index - A és B impulzusbemenet (RS-422)
Analóg - + /-10V-os bemenet oszcillátor üzemmód (A / D 14 bit felbontással)

LXM-05

Dimenzió
szél. x mag. x mély.
(mm)

Súly
(Kg)

1
2
3
4

72 x 145 x 140
105 x 143 x 150
140 x 184 x 150
180 x 232 x 170
1,1
1,4
2,0
4,8
