SD3x sorozatú léptetőmotor vezérlők

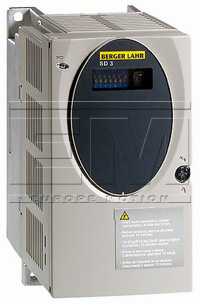

Ez az új digitális vezérlőelektronika 3-fázisú Berger Lahr léptetőmotor vezérléséhez lett megalkotva. Kompakt kialakítás, digitális- és teljesítményvezérlés egy készülékben.

A készülék alapváltozatai:



SD3-26 maximum 200 kHz-es vezérlőjel meghajtással. Beállítható a fordulatonkénti motorlépések száma 200-10.000 lépés között. A bemenetek jelszintjei 5V és 24V között választhatók.
SD3-26D alapkiépítésű készülék.
SD3-26R jeladóval és / vagy fékkel ellátott léptetőmotor kapcsolható hozzá.





SD3-28 készülék üzemmódjai: pont-pont mozgási mód, sebesség-üzemmód, oszcillátor mód, referencia üzemmód. A készüléket az alábbi interfészeken keresztül vezérelhetjük:
SD3-28A CAN-busz (CANopen) és RS-485 (Modbus RTU).
SD3-28B Profibus DP-V0 interfész.
Az SD3-28 egységekhez motorjeladót és/vagy féket is lehet csatlakoztatni.



A készülék biztonsági és felügyeleti funkciókkal is rendelkezik, az EN 60204-1 szabványnak megfelelően.

SD3 sorozatú vezérlők 230Vac / 115Vac hálózatról üzemeltethetők és hálózati szűrővel is rendelkeznek. Kétféle teljesítményben gyártják 350W és 750W változatban. Az alapkiépítésű típus SD3-26D nem igényel külső tápegységet,  míg az SD3-26R-28R részére külön 24 V DC tápegység szükséges.

Az berendezéseket a BLCT szoftverrel lehet felprogramozni illetve beállítani.

SD3 vezérlők típusai:

A berendezés típusa

Teljesítmény
[W]

A max. motoráram

[A]

A motor típusa Nyomaték / tartónyomaték
[Nm]
SD3-2xy-U25 350 2,5

VRDM 368 LWx
VRDM 397 LWx
VRDM 3910 LWx
VRDM 3913 LWx

1,5 / 1,7
2,0 / 2,3
4,0 / 4,5
6,0 / 6,8
SD3-2xy-U68 750 6,8

VRDM 31117 LWx
VRDM 31122 LWx

12,0 / 13,5
16,5 / 19,7
SD3 vezérlők és interfészek:

A berendezés típusa

Jelek Kommunikáció
P / D CW / CCW A / B / Index Analóg CANopen Profibus-DP Modbus
SD3-26D
SD3-26R
x   x
SD3-28A x   x x x   x
SD3-28B x   x     x

P / D - Impulzus / irány jelek (5V vagy 24V SD3-26, RS-422 SD3 28)
CW / CCW - Impulzus jelek óramutató járásával megegyező / óramutató járásával ellentétes irányú jelek (5V vagy 24V)
A / B / Index - A és B impulzusjelek (RS-422)
Analóg - Analóg jelek + /-10V feszültség tartományban az oszcillátor üzemmódhoz (A / D átalakítás 14 bit-es)
