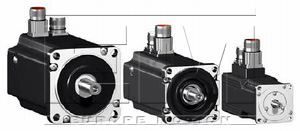

AC szervomotor sorozat BRH

BRH sorozatú motorok az LXM-05 és LXM-32 típusú vezérlőkkel működnek. Ezek széles körben alkalmazható univerzális motorok.



SinCos abszolut enkoderrel szerelve, melynek felbontása 16384 fordulatonként.

A motorokban egy beépített EPROM-ban van eltárolva a motor összes paraméterét tartalmazó adatbázis.



BRH 057:   Motor mérete 57,2 x 57,2 říruba mm, 10-pólusú szinkron motor



Méret
tekercselés típusa

n max
[Min -1]

M d
[Nm]
Max M
[Nm]
  I max
[A]
P n
[KW]
T
[Nm / A]
J rot
[Kgcm 2]
m
[Kg]

1P
1T

8000

0,46 1,4 5,40
8,66
0,22 0,34
0,21
0,09 1,1
2P

8000

0,76 2,6 8,00 0,40 0,38 0,17 1,4
3P

8000

1,05 3,9 10,00 0,52 0,42 0,25 1,7
4P

8000

1,30 4,9 11,35 0,60 0,46 0,33 2,0
BRH 085:   motor mérete 85 x 85 mm, 10 pólusú szinkron motor



Méret
tekercselés típusa

n max
[Min -1]

M d
[Nm]
Max M
[Nm]
  I max
[A]
P n
[KW]
T
[Nm / A]
J rot
[Kgcm 2]
m
[Kg]

1M
1P

6000

1,86 5,65 12,4
15,4
0,91 0,60
0,48
1,06 2,2
2M
2P

6000

3,10 10,80 16,5
26,4
1,05
1,13
0,75
0,47
2,01 3,3
3M
3P

6000

4,20 14,60 23,1
32,8
1,24
1,26
0,72
0,51
2,96 4,4
4M
4P

6000

5,30 18,80 24,8
31,2
1,50
1,38
0,86
0,68
3,91 6,1
BRH 110:   Mérete 110 x 110 mm, 10 pólusú szinkron motor



Méret
tekercselés típusa

n max
[Min -1]

M d
[Nm]
Max M
[Nm]
  I max
[A]
P n
[KW]
T
[Nm / A]
J rot
[Kgcm 2]
m
[Kg]

1P

6000

5,2 16,2 25,0 2,20 0,83 4,51 4,9
2P

6000

9,0 31,0 37,6 1,99 0,96 8,79 7,7
3P

4500

12,0 43,0 45,2 2,36 1,06 13,08 10,5
A motorok 115Vac, 230 V és 400 Vac hálózati feszültségű rendszerben is működtethetők.
Minden BRH motor:
IP56 (IP41 tengely tömítés nélkül), szigetelési osztály F (maximum 155 ° C), a környezeti hőmérséklet +5 és +40 ° C
A motorok beépített hőmérséklet érzékelő PTC-vel vannak ellátva. Sima tengelyvéggel vannak szerelve.
Abszolút jeladók SinCos:  Interfész típusa HIPERFACE
Típus üzemmód felbontás / fordulat működés
SEK52 Single-Turn 16384 16 periódus / fordulat, 10 bites mintavétel
csak LXM-05!
SKS36
SKM36
  Single-Turn
Multi-Turn
131072 128 periódus / fordulat, 10 bites mintavétel
Multi-Turn: 4096 rpm
Opcionális kiegészítők:
  • M-típusú tekercselés maximális nyomaték, P, tekercselés közepes fordulatszám és nyomaték, T tekercselés maximális sebesség
  • abszolútérték-jeladó SinCos Single-Turn (standard) vagy SinCos Multi-Turn
  • motor fék nélkül (standard) vagy a fékkel
  • sima tengely (standard) vagy tengely ékkel szerelve
  •  tengely körüli szigetelés IP54 (standard) vagy IP65
  •  egyenes csatlakozók (standard) vagy elforgatható csatlakozók
